ScanSnap S510 FI-S510 消耗品交換†

↑

消耗品†

品名型名旧型名写真

PFUダイレクト | 交換部品 （ScanSnap （S510 / S510M / S500 / fi-5110EOX / EOX2 / EOX3）用） | PFU

↑

パッドユニット交換方法†

交換方法は、付属の「S510 スタートアップガイド」の「6.2.パッドユニットの交換」にも書かれています
以下のWebページに同じ内容のPDFファイルがあります
ScanSnap S510（製品情報） : 富士通

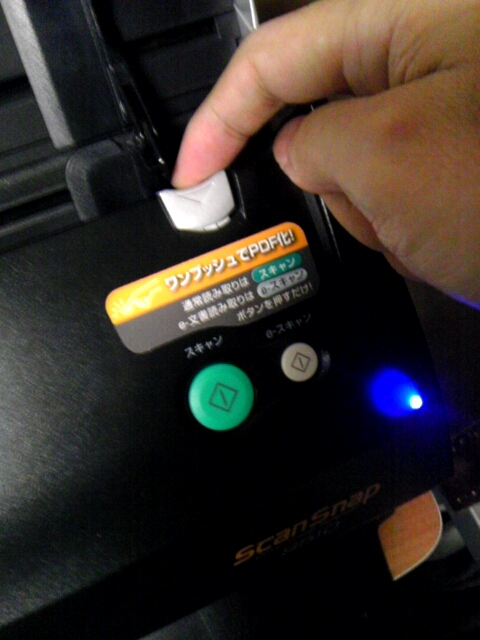

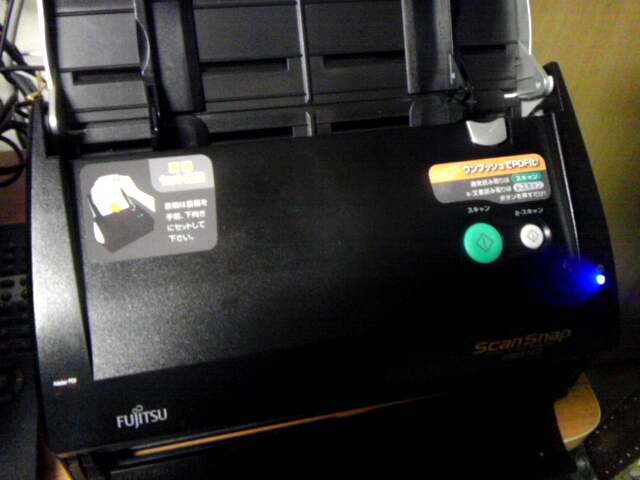

  1. 銀色のレバーを手前に引き、カバーを開きます

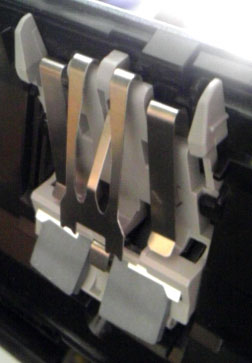

  2. 開いたカバーの裏側にある古いパッドユニットを取り外します
    両端を指でつまみ、斜めにしながら上の方向に引くと取り外せます

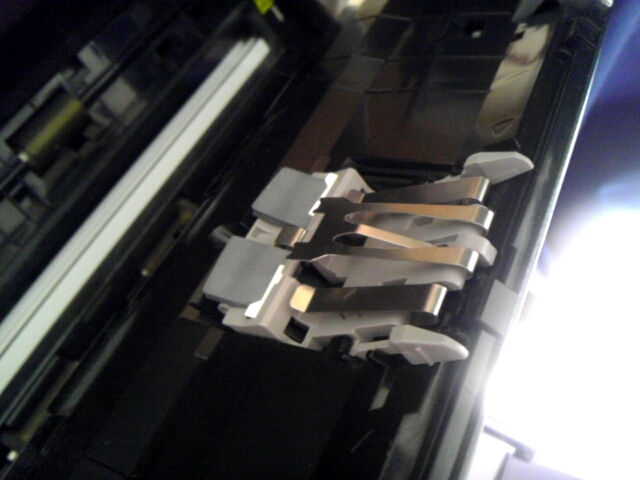

  3. 先ほどと逆の手順で新しいパッドユニットを取り付けます
    きちんと取り付けが行われた場合は、カチッという音がしてはまります
  4. カバーを閉じます
    カバーを上から押して、きちんと閉じられてる事を確認してください
    ガチッという音がして閉まります
  5. 右下のタスクアイコンの中で青い丸にSと書かれたものを右クリックし、メニューの[消耗部品の管理]を選択します

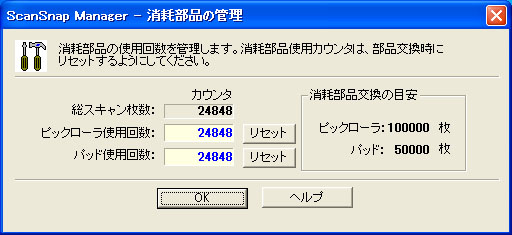

  6. 「消耗部品の管理」ウインドウの「パッド使用回数」の[リセット]ボタンをクリックして、使用回数を0にします
↑

ピックローラユニット交換方法†

交換方法は、付属の「S510 スタートアップガイド」の「6.3.ピックローラユニットの交換」にも書かれています
以下のWebページに同じ内容のPDFファイルがあります
ScanSnap S510（製品情報） : 富士通

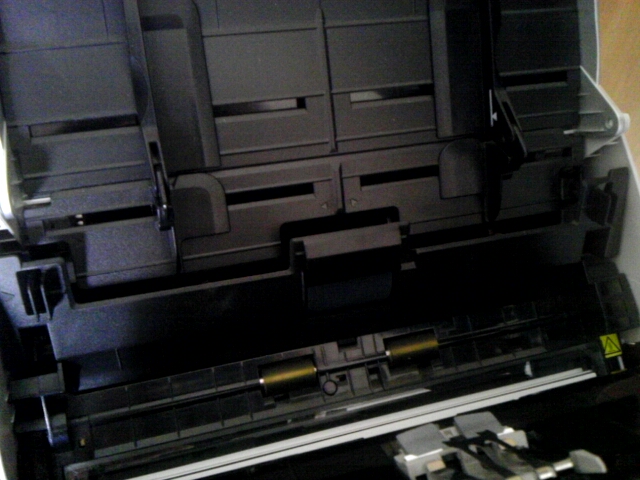

  1. 銀色のレバーを手前に引き、カバーを開きます

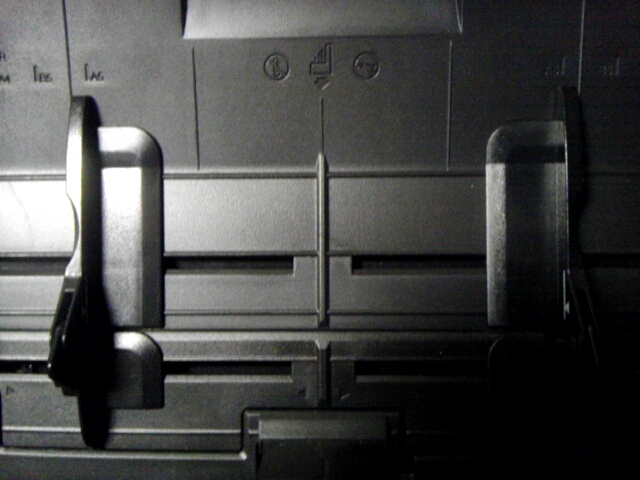

  2. 用紙抑えをA5の場所に移動させます

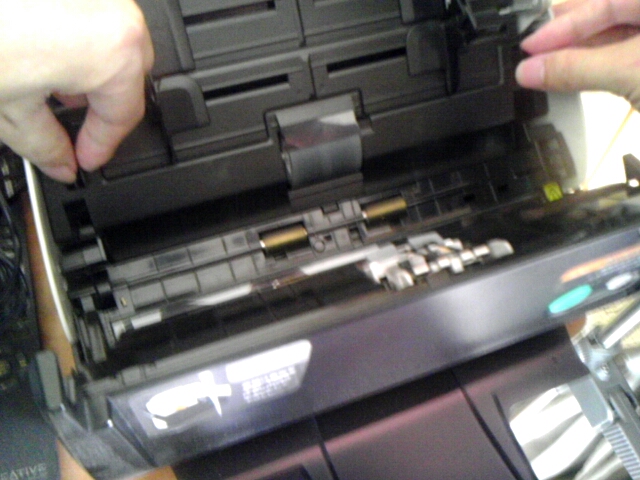

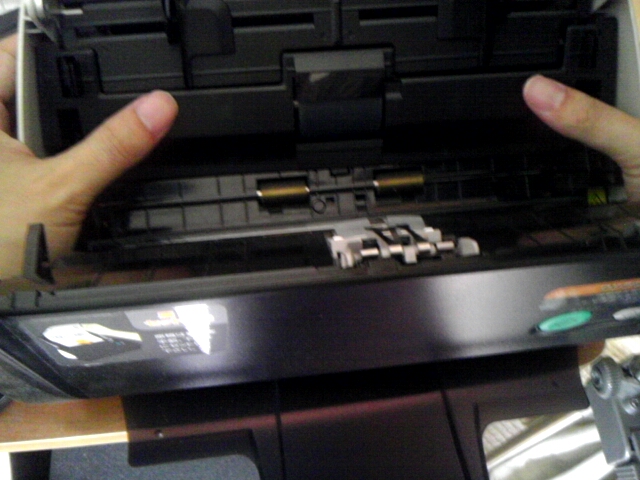

  3. 両端にあるツメをつまむとロックが解除されるので、持ち上げてカバーを外します

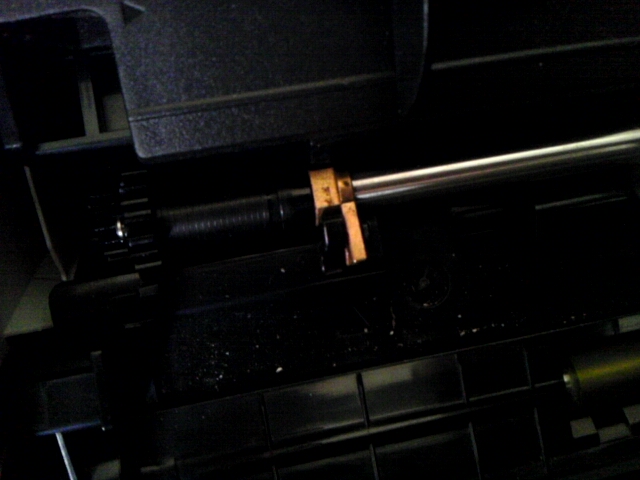

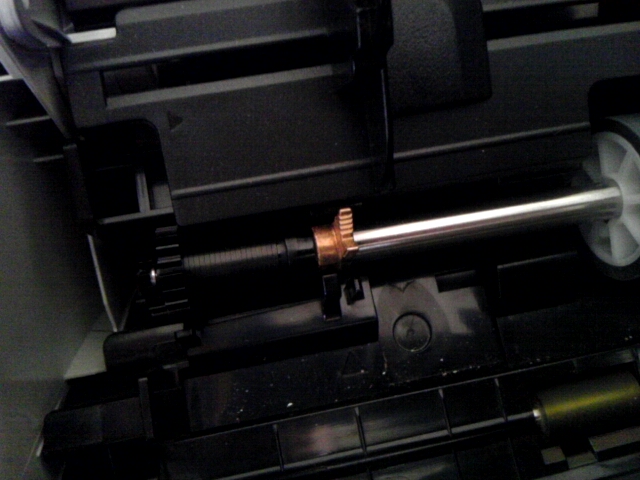

  4. ローラー軸の左側にある金色の部品を上にあげます
    軸を回転させる感じです
    　

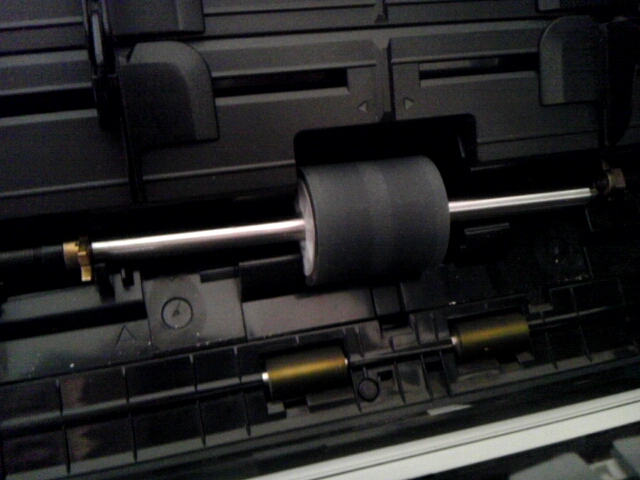

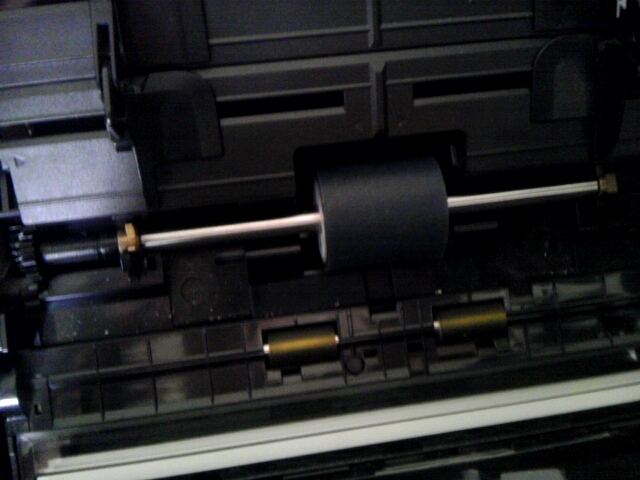

  5. ローラー軸の左側を軽く引き揚げ、左側にずらして取り外します

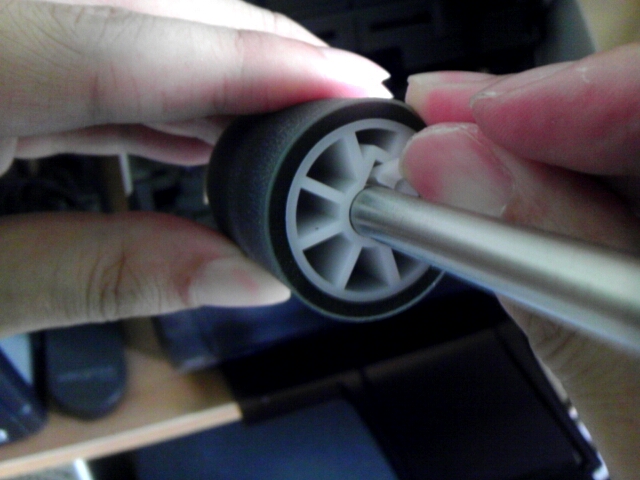

  6. ローラーのツメを持ち上げながらずらし、軸から古いローラーを引き抜きます

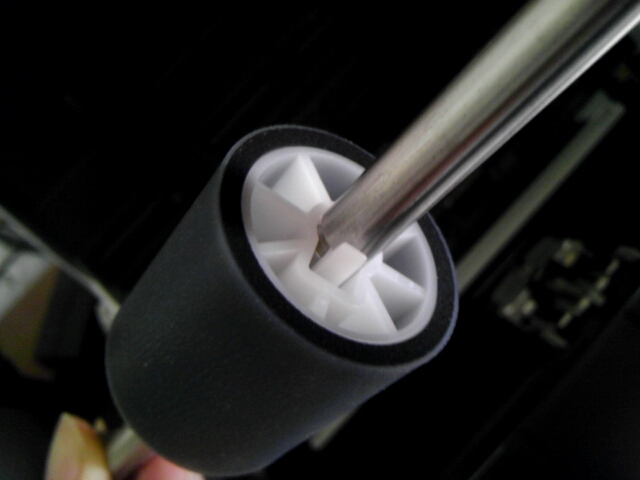

  7. 新しいローラーを軸に差し込みます

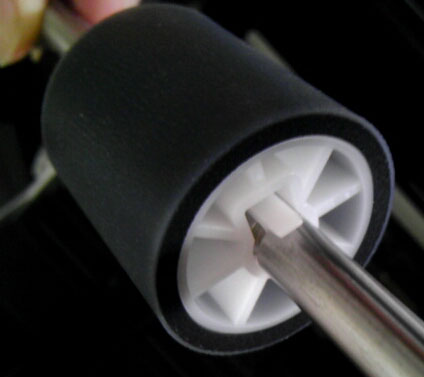

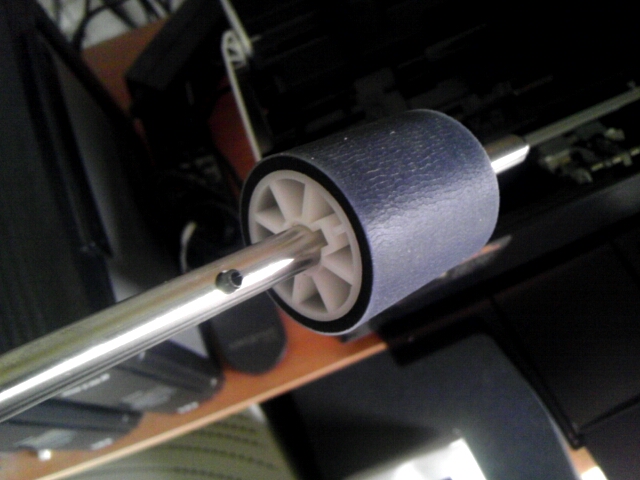

    この際に、軸の突起とローラーの溝が合うようにはめ込みます
    きちんとはまった場合はツメがカチッという音を立てロックされます
    　
  8. 先ほどと逆の手順で新しいローラー軸を取り付けます
  9. ローラー軸の左側にある金色の部品を下にさげます
    　
  10. カバーを取り付けます
    きちんとはまるとパチンという音がしてロックされます
    　
  11. カバーを閉じます
    カバーを上から押して、きちんと閉じられてる事を確認してください
    ガチッという音がして閉まります
  12. 右下のタスクアイコンの中で青い丸にSと書かれたものを右クリックし、メニューの[消耗部品の管理]を選択します
  13. 「消耗部品の管理」ウインドウの「ピックローラー使用回数」の[リセット]ボタンをクリックして、使用回数を0にします
